1.작업 방법
1.필름(Mask Film) 제작 :

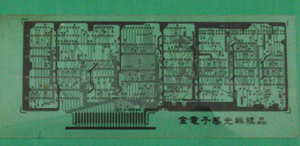

1.잉크젯용 프린터(300dpi급 이상)로 아트웍 작업한 것을 프린트 출력한다.
(양면인 경우 : Top면은 Mirror 출력 / Bottom 면은 그대로 출력)
2.감광기판에 밀착되어 있는 흰색의 필름을 벗겨낸 후 아래 그림과 같이 필름을
놓는다.
참고 :
1. sme교역 전용 잉크젯 전용 필름을 사용하면 A4 크기의 PCB 기판도 오차가
전혀 없다.
2. 선폭 0.1mm까지 제작이 가능하며,잉크 건조후 크랙이 전혀 없다.
작업 순서
1. 필름(Mask Film)을 감광기판 위에 올려놓는다.

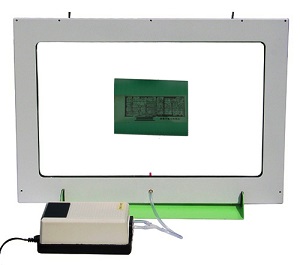

2. 간이 노광기 사이에 기판을 넣은 후 진공 흡입기에 전기를
넣어 진공 밀착시킨다.
3. 진공 흡입기의 전원은 켜둔채, 노광케이스를 받침대에 올
려 놓은 후 약 25∼35분 정도 놓아 둔다.(자연히 노광된다)
양면 PCB을 만들 경우
그림1
그림2
그림1 : 양면 PCB일 경우 그림과 같이 앞뒷면을 맞춘후,Tape로 양끝을
고정시킨다. (필요에 따라 사이드에 센터 마크를 해 두어도 좋다.)
그림2 : 당사의 감광기판은 고감도 포지티브용으로 형광등 아래에서도 작업이
가능한 제품이다.(최대 5년까지 보관가능)
2.노광
1. 필름 2장(TOP, BOTTOM)을 포개어서 잘 맞춘 후 필름 사이에
감광 기판을 넣는다.
2. 노광 Case을 열고 유리면에 기판을 놓은 후 반대쪽 케이스를 덮고,
간이 노광기의 완전 밀착을 위해 진공 흡입기에 전원을 넣는다.
*10초만 경과하면 완전히 밀착.
(만약,완전 밀착을 하지 않고 노광을 한다면, 현상 후 패턴 라인이
선명하지 못하거나,엣칭후 회로의 숏트가 일어날 수 있습니다)
3. 간이 노광기를 받침대에 세우고, 약 25∼35분 정도 놓아둔다.
(주위의 빛으로 인해 자연히 노광된다)
4.노광 후 케이스 안의 기판을 꺼내고,현상을 준비한다.
참고:
1. 노광시간을 많이 준다고 해서 좋은 것은 아니다. 적당한 시간을 주는
것이 좋다.
2. 노광기와 형광등 사이의 거리가 가까울수록,램프의 W가 클수록
노광시간을 짧게 해주는 것이 좋다.
3.현상
1. 현상액 만들기
1-1. 작고 넓은 plastic 용기(접시)에 미지근한 물(30~40 ℃) 1000cc(1 ℓ)를
넣고,현상제 1봉지를 넣은 후 저어서 완전히 용해시킨다.
(주의 : 현상액은 종류가 다양해서, 감광기판 전용을 사용하는 것이 좋다)
2. 현상방법
2-1. 현상액속에 노광된 기판을 넣고,10초만 기다리면 파란색의 감광액이
벗겨지기 시작한다.이때 균일하고 빠르게 현상을 하려면 기판을
상하 or 좌우로 흔들어 주는 것이 좋다.
2-2.정상적인 현상 시간은 1분30초에서 2분30초까지이다.
3. 세척
3-1.반드시 기판을 흐르는 물 or 물통 속에 넣어 세척한다.
1. 감광막이 완전히 벗겨지지 않으면, 에칭시 에칭이 되지 않는다.
2. 벗겨진 감광액으로 인해 투명색의 현상액이 점점 파란색으로 변한다.
3. 현상제와 물과의 비율은 -10% ∼ +10%까지 허용된다.
4. 현상 시간은 노광시간과 현상액 온도에 영향을 받는다.
5. 1봉지의 현상 수명은 대략 감광기판 100×150mm 기준으로 약20매이다
현 상
① ② ③
1. 당사의 물 1ℓ용 감광기판 현상제
2. 물 1ℓ에 현상제 1봉지를 넣어 저어서 완전 용해 시킨다 .
3. 노광된 감광기판을 현상액에 담가 필요없는 부분이
모두 벗겨질 때까지 현상한다.
주의 : 아래 그림과 같이 실제 패턴만 남고 모두 벗겨져야
정상적으로 에칭이 됩니다.

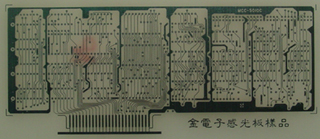

(현상 완료된 감광기판)
4.에칭
1. 에칭액 만들기
1-1. 내열성 유리용기나 법랑(사기그룻)등에
물 1000cc(1 ℓ)를 넣는다.
1-2. 에칭 파우더 1봉지 전부를 물에 넣어 저어서
완전히 용해시킨다.
1-3. 가스 렌지 등을 이용하여 40℃∼50℃로
에칭 용액을 데운다
1-4. 기판을 넣은 후 약 10분~15분이 지나면
에칭이 완전히 되는 것을 눈으로 볼 수 있다.
이때 기판 표면에 붙은 미세 공기방울을 털어
내기 위해 기판을 천천히 흔들거나, 막대기를
이용하여 기판을 두드려 주는 것이 좋다.
1-5. 기판을 흐르는 물 or 물통에 넣어 깨끗이 씻는다.
에칭 파우더
1.에칭용액이 투명하여 에칭 상태를 볼 수 있으며,에칭이 되기 시작하면 투명
용액이 파란색으로 되어간다.(에칭을 많이 할수록 짙은 파란색으로 변한다)
2.에칭 후 기판에 붙어 있는 파란 감광막 위에 바로 납땜이 가능하며,
동이 산화되는 것을 방지할 수 있다.
3.필요에 따라 당사의 전용 제거제(플럭스 세정제 및 감광액 제거제
Model:FC4615)을 사용하여 제거하여도 좋다.
4. 에칭 수명은 대략 감광기판 100×150mm 기준으로 약20매이다.

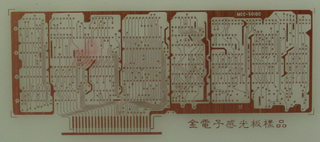

(에칭완료 직후의 감광기판)

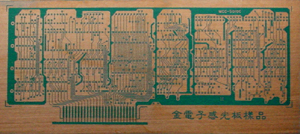

(감광막을 닦아낸 감광기판)
*선폭:0.05mm / Size:30mm*70mm
주의사항
1. 용액을 마시면 안되고, 밀폐된 공간에서 사용을 금합니다.
2. 당사가 제시한 각각의 노광, 현상, 에칭공정 시간은 실험값이므로 실제 사용자의 사용환경에 따라 다소 차이가 있을 수 있기 때문에
사용자가 Test한 후에 최적의 조건을 찾으시기 바랍니다.
3. 손에 묻으면 비누로 씻거나, 당사의 전용 핸드크리너를 사용하여 깨끗이 씻기 바랍니다.
