제품 사양
1. UL규격에 의한 RoHS 지령 대응품
2. 도체 : 주석도금한 연동선 (11선/0.16mm)
3. 절연체(피복) : 난연선 UL : VW-1 / 비연내열 PVC
4. 절연체 두께(피복) : 0.25mm
5. 최대 도체 저항(20℃) : 84.2Ω/km
6. 허용 전압 및 온도 : 300V 80℃
7. 허용 전류 : 5.3A
8. 외경 : Awg14 : 3.45mm / Awg16 : 3.05mm / Awg18 : 2.75mm / Awg20 : 2.55mm / Awg22 : 1.32mm
Awg24 : 1.11mm / Awg26 : 0.98mm / Awg28 : 0.88mm / Awg30 : 0.71mm / Awg32 : 0.54mm / Awg36 : 0.45mm
9. 길이 : 1롤 50m

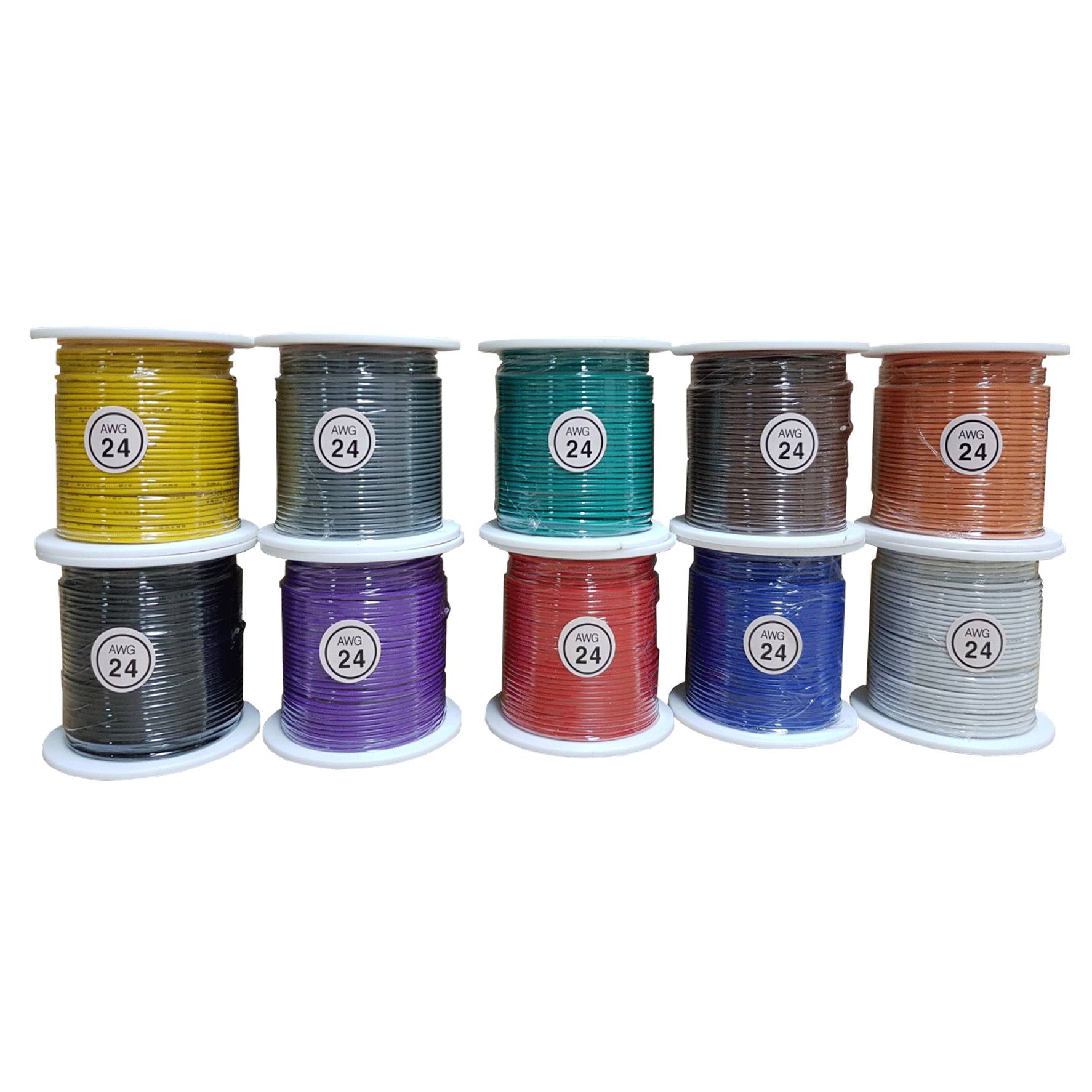

10. 색상 : ●흑색 ○백색 ●청색 ●적색 ●황색 ●갈색 ●주황 ●초록 ●보라 ●회색
UL1007 _ 300V 80℃
도체 Conductor
절연체 Insulation
최대도체저항Maximum
최소절연저항Minimum
허용전류
(참고치)
conductor
insulation
Allowable
resistance
current
종류kind
규격Standard
구성Composition
외경Outer Diameter
두께Thickness
(20℃)(Ω•km)
(15.6℃)(MΩ•km)
(reference)(A)
(AWG)
(본/mm)
(mm)
연선
24
11/0.16
0.61
1.45
84.2
5.3
22
17/0.16
0.76
1.60
54.5
7.2
20
21/0.18
0.95
1.80
35.7
9.4
